鋼製高欄改良工事(24-1-池)

image:鋼製高欄改良工事(24-1-池)
  • image:鋼製高欄改良工事(24-1-池)
  • image:鋼製高欄改良工事(24-1-池)
  • image:鋼製高欄改良工事(24-1-池)
分類: 鋼構造物工
client: 阪神高速道路株式会社 大阪管理部
期間: 2012/09/04〜2013/10/28

工事概要

路線名 阪神高速大阪池田線(11号池田線)
工事箇所 大阪府大阪市淀川区加島1丁目~兵庫県尼崎市戸ノ内町4丁目 付近
工事延長 339m
施工内容 高欄改良工          671 m       ハンドレール設置 400 m
遮音壁撤去・設置 273 m       舗装復旧                64 m2
構造物こわし    39.4 m3    舗装撤去       169.4 m2
鋼製高欄製作       141 t       ハンドレール製作   3.7 t
遮音壁支柱製作 16.1 t       工場塗装                   1 式

   当工事は、阪神高速道路 空港線において既設鋼製高欄を撤去し、新設鋼製高欄を製作・設置し、ハンドレール・遮音壁を復旧する工事を行いました。
   新設鋼製高欄においては、コンクリート基礎+鋼製高欄(ユニット式)+鋼材接続(ボルト及び溶接)+塗装という初めての補修方法に取り組みました。

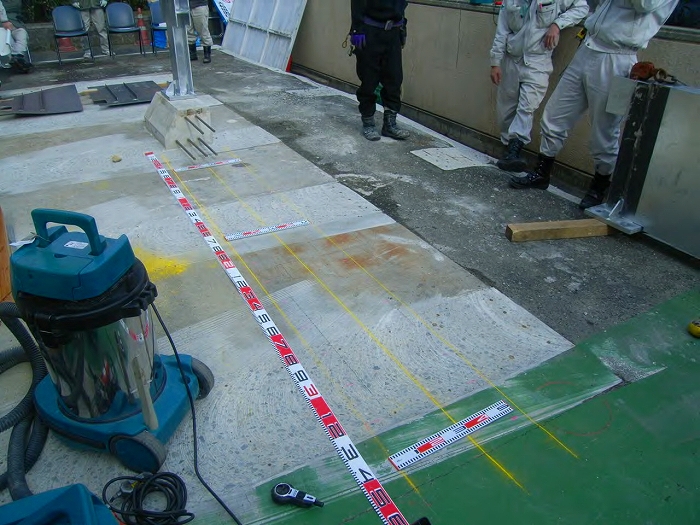

施工前の試験施工状況

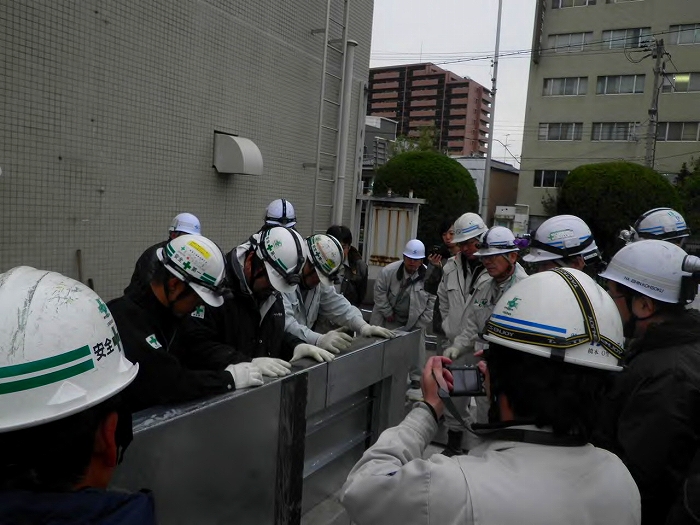

   今回初めての補修方法を取り入れるに当たり、実際施工する前に用地内にて、試験的に模擬施工を行い施主の皆様にも確認していただきました。

(試験施工)施工前

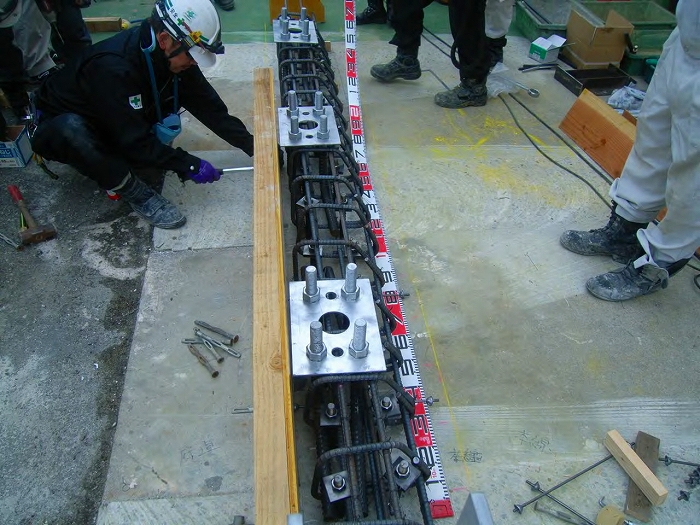

(試験施工)アンカー・配筋設置完了状況

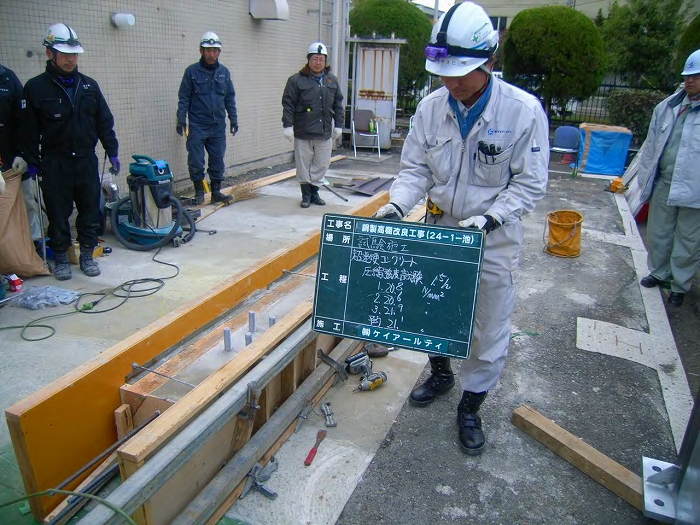

(試験施工)基礎コンクリート打設

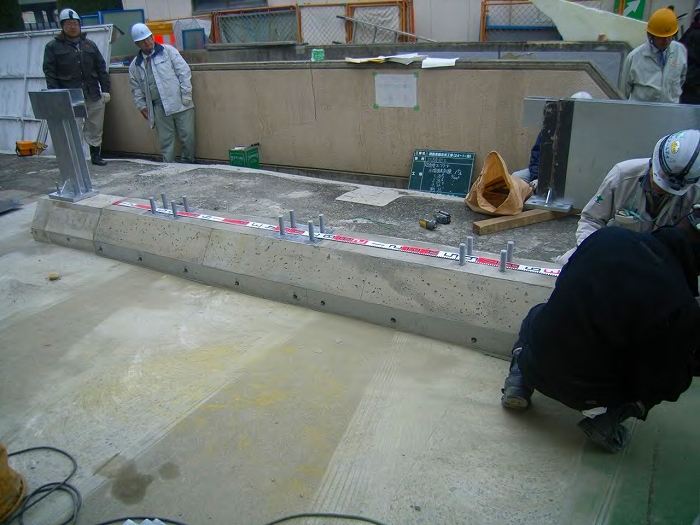

(試験施工)基礎コンクリート完了

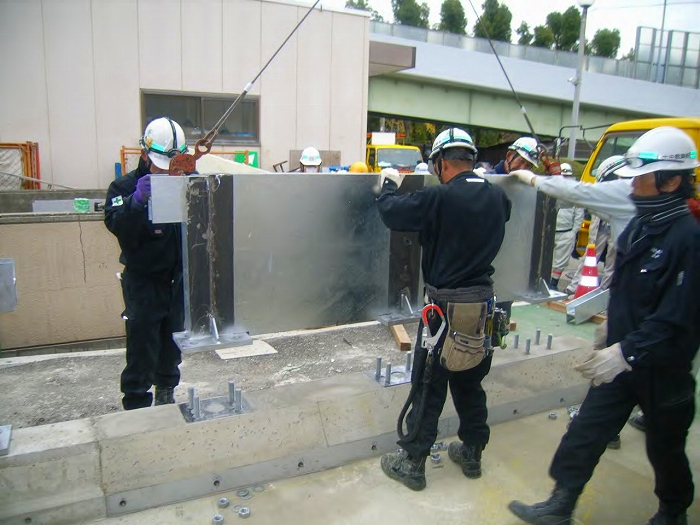

(試験施工)鋼製高欄据付


(試験施工)施工後





施工中の状況等

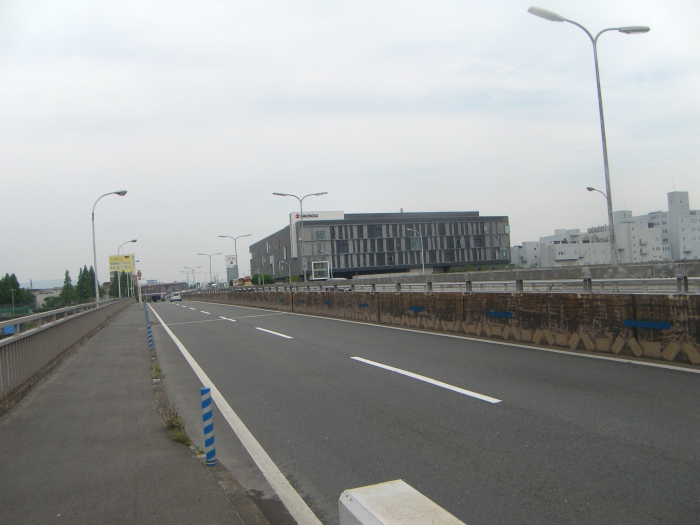

阪神高速池田線 大豊大橋部 施工前

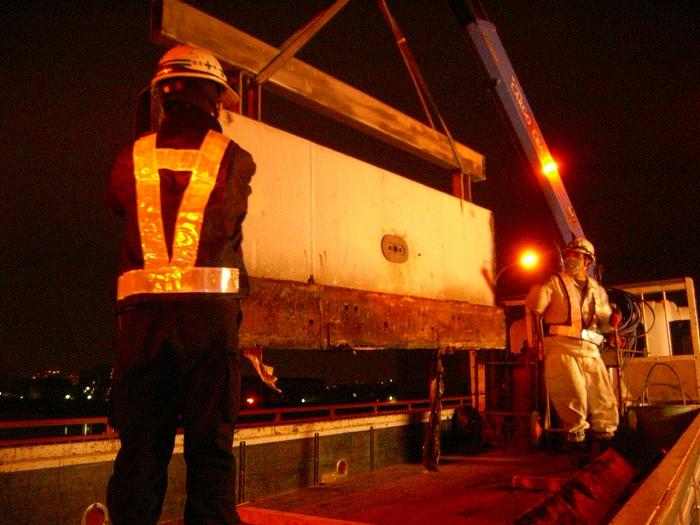

既設鋼製高欄撤去1

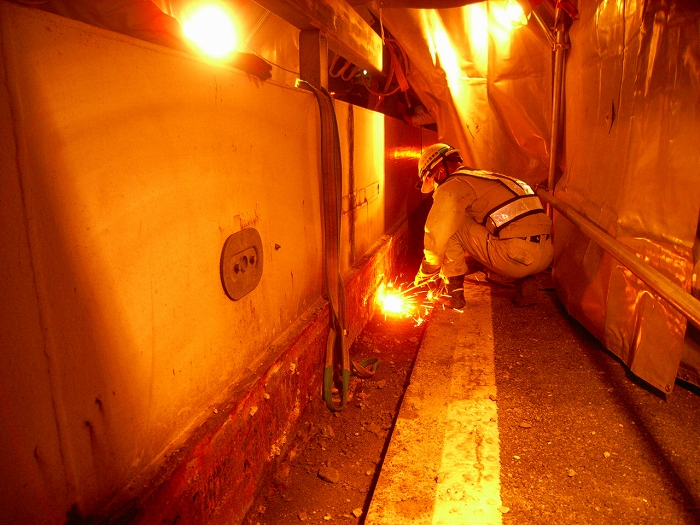

既設鋼製高欄撤去2

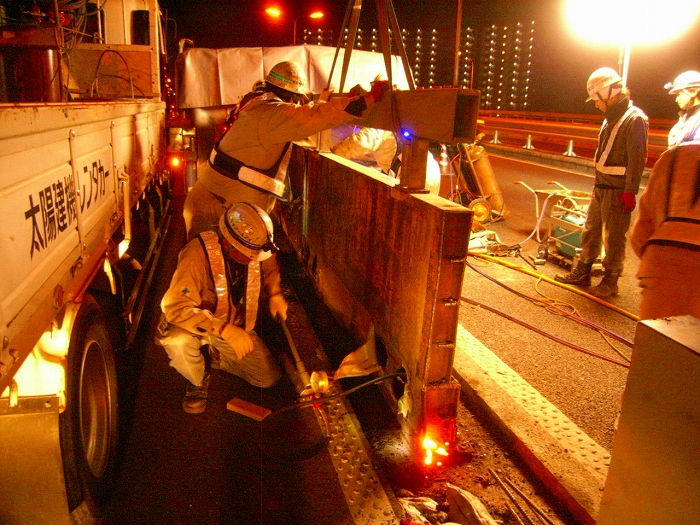

既設鋼製高欄撤去3

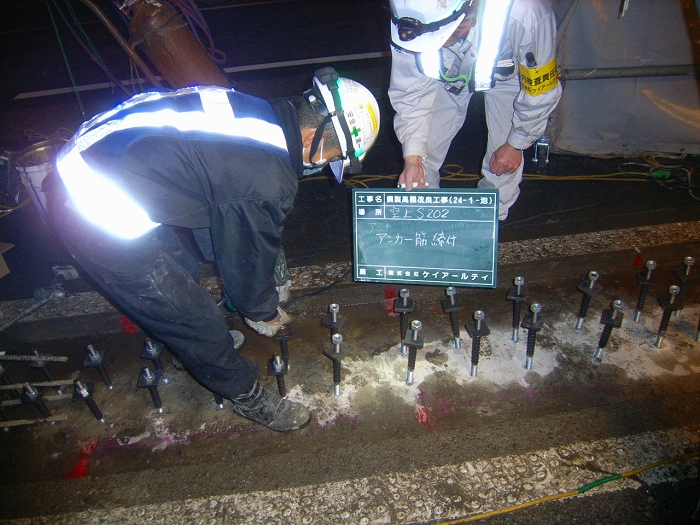

アンカー設置

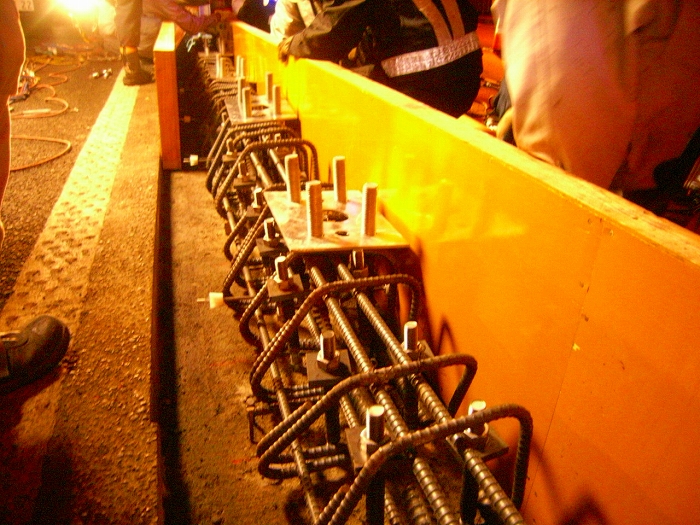

アンカー・鉄筋設置完了状況

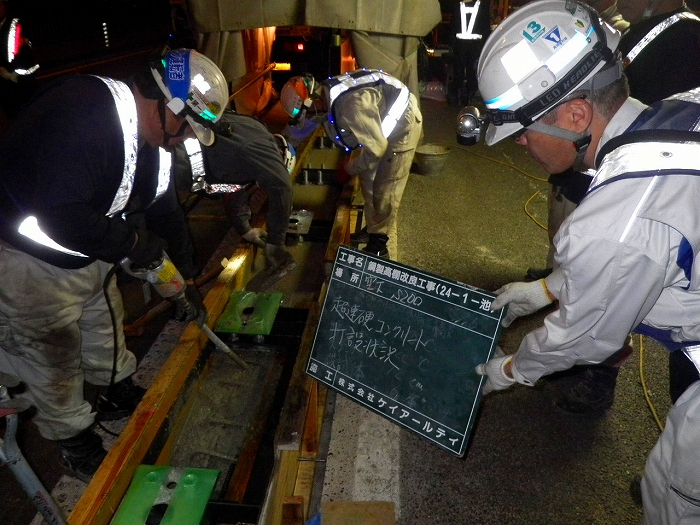

基礎コンクリート打設状況

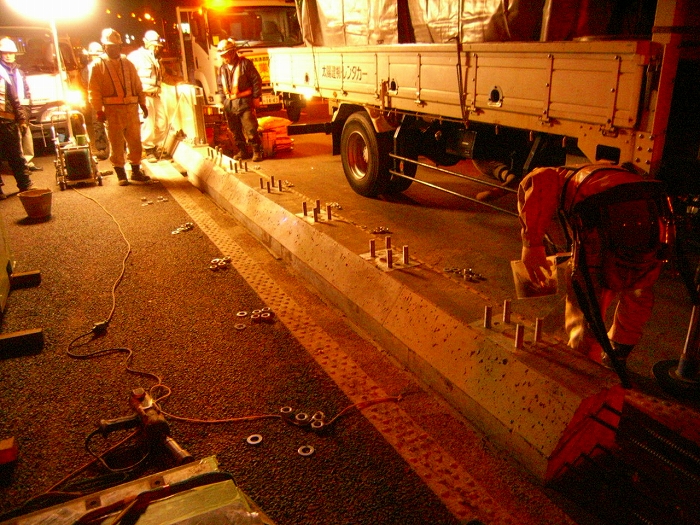

基礎コンクリート完成

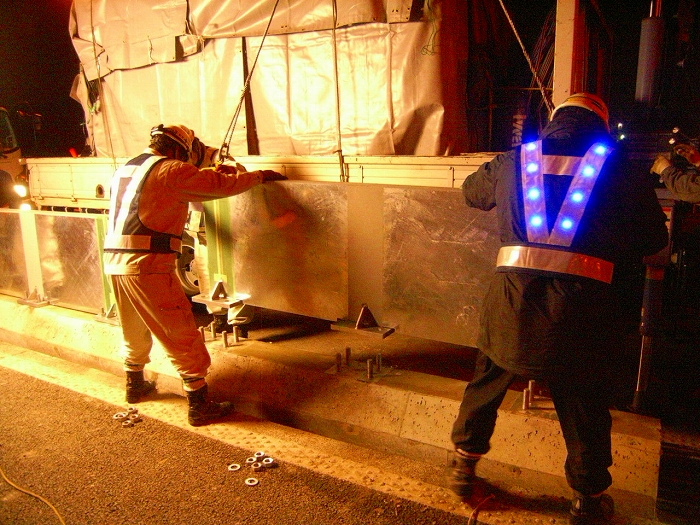

鋼製高欄据付状況

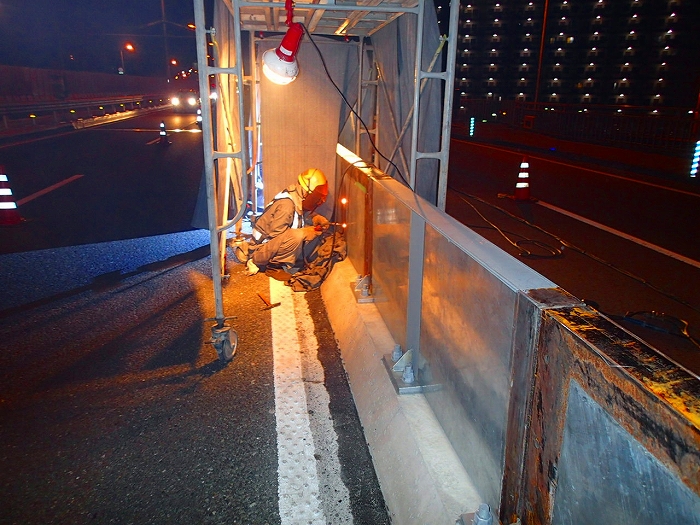

現場溶接状況

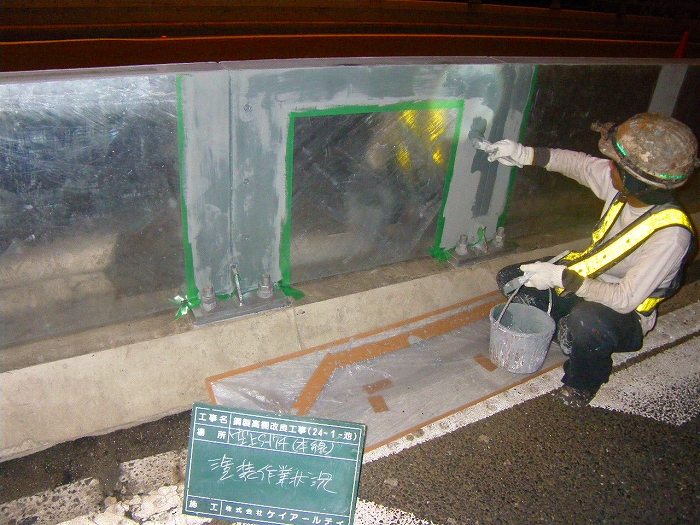

塗装(ローバル)状況

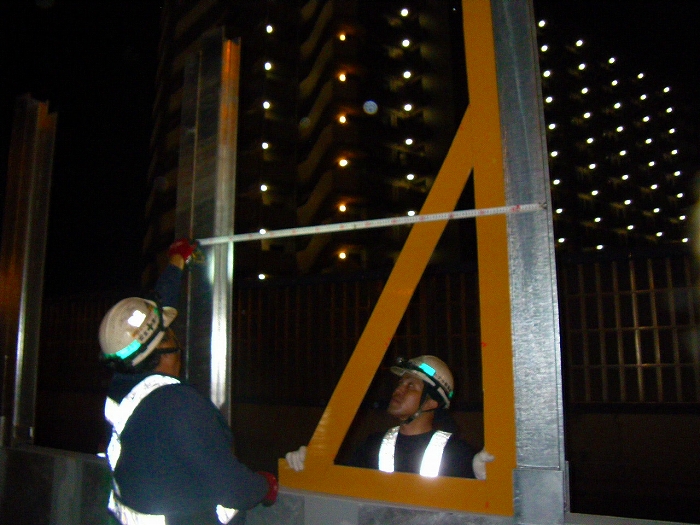

遮音壁設置状況

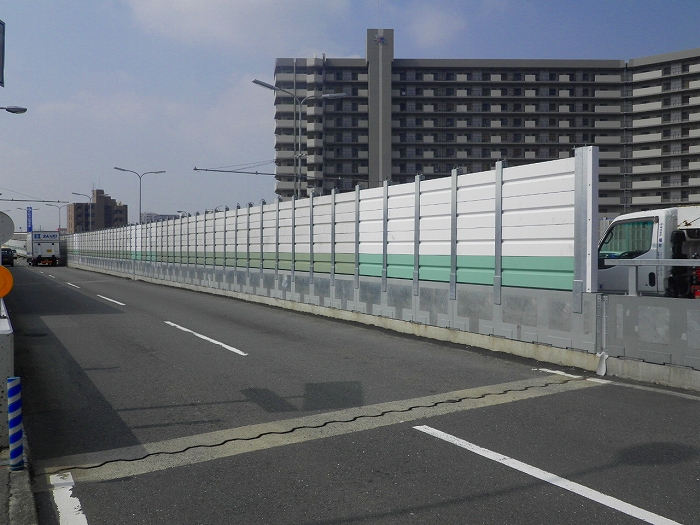

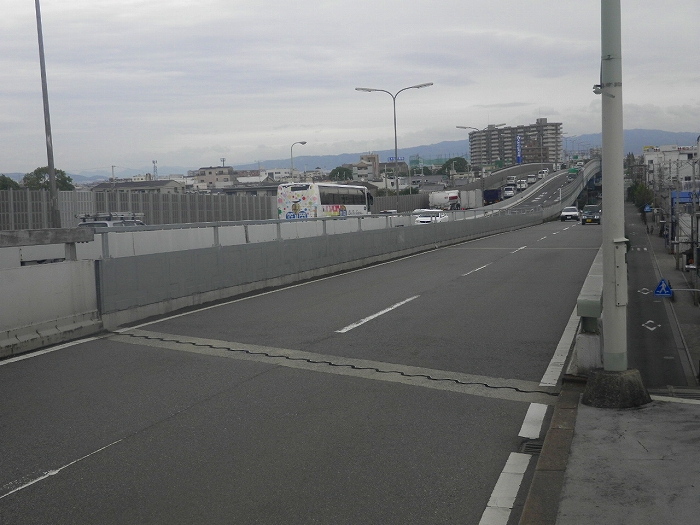

施工後 池田線P176付近


施工後 池田線P195付近

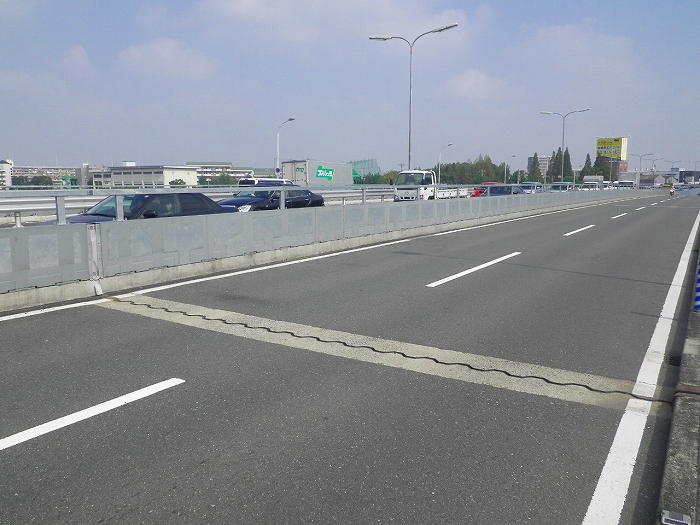

施工後 池田線P200付近
